建材演變－鐵屋建材使用演變

( 圖 / 文 Road 2009/3 )

磚砌屋柱及外牆搭配木樑結構加上窯燒屋瓦，這樣的建築型態在
台灣存在了好幾百年，雖然新的建材與施工法縮短了建造工期節
省了成本，但它的淳樸外表下涵蓋了許多建築的巧思，和環境契
合所演變出來的建築型態，與當今講求「價廉」、「快速」、深
怕被拆除等恐懼下，所呈現出的「臨時建築」風格截然不同。

早期的磚造搭配木結構建築形式
(Road攝自/三峽成福煤礦)

力霸式鋼架VS石綿瓦

在民國六十年代左右，多數鋼骨結構建物多半是以角鋼、圓形鐵條焊接成三角形骨架，作為樑柱結構其稱為「力霸式鋼架」，而外牆與屋頂以「石棉瓦」鋪設，有時內層會加蓋「鑽泥板」當作隔熱材使用；雖然坊間還能發現它的蹤影，但厚重的「石綿瓦」不耐撞擊且搬運不易，而「力霸式鋼架」結構保養費時，終究被市場所淘汰。

力霸式鋼架	石棉瓦	鑽泥板
	剛開始所使用的C型鋼，表面多數為油漆塗裝力霸式鋼架結構搭配烤漆型鋼橫樑 (新式與舊式結構混合運用)

鍍鋅型鋼VS烤漆浪板

隨著新式工法的引進與「石綿瓦」會造成致癌的與論報導影響，「力霸式鋼架」搭配「石棉瓦」的建築模式，因此被「鍍鋅型鋼」與「烤漆浪板」新式組合取而代之。

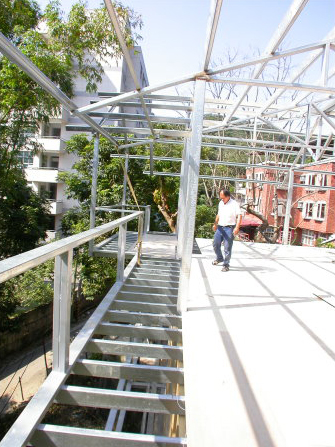

整棟運用鍍鋅型鋼所興建的二層式建築		鍍鋅型鋼相互接合成立柱
		斜撐式人字樑結構
		樓層板橫樑結構

工型鋼VS鍍鋅型鋼

近年來無論是橋樑或者是標榜SRC制震建築，「工型鋼」建材使用隨處可見，而廠房或是較大的透天建築物興建，依照建物力學結構需求，與「鍍鋅型鋼」結合使用。

工型鋼結構搭配鍍鋅型鋼-頂樓遮雨棚	工型鋼結構搭配鍍鋅型鋼所建造的農舍 (羅東八寶農舍-賴先生提供)

外牆屋頂浪板種類

外牆浪板材質主要為烤漆板或不鏽鋼板，經過滾輪製成規律的溝槽形式，便於搭接固定，烤漆浪板生產初期只有烤漆板本體，為了減緩下雨時所造成浪板敲擊聲，於製造時背面貼上軟性泡棉與鋁箔(俗稱金龍板) ，以降低下雨時聲音傳導，接著又開發出被覆PU發泡的板材(俗稱三明治)，同樣有減低聲響與隔熱效果，但其產品因使用地區氣候環境差異，會有脫膠情形產生。

金龍板( 浪板背面貼上軟性泡棉與鋁箔 )	PU發泡特寫

彩色烤漆浪板( 內層加PU發泡 )	不鏽鋼浪板( 不會鏽蝕 )	琉璃鋼瓦( 仿造瓦片形式 )
